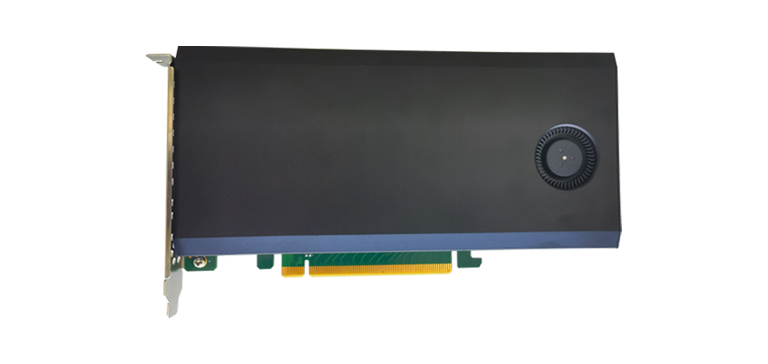

SSD7101A-1 是存储业界中优秀的 NVMe M.2 阵列卡,专为高端台式电脑与工作站设计。存取能力胜过业界同级 NVMe 方案将近 8 倍之多,比传统 SATA SSD 快上 44 倍。SSD7101A-1 阵列卡专有的硬体架构,为每一片 M.2 SSD 提供专用的 PCIe 3.0 x4 (32GT/s) 带宽,有效发挥 NVMe 存储装置的实力。
最多支持 4 个现成的 M.2 NVMe SSD

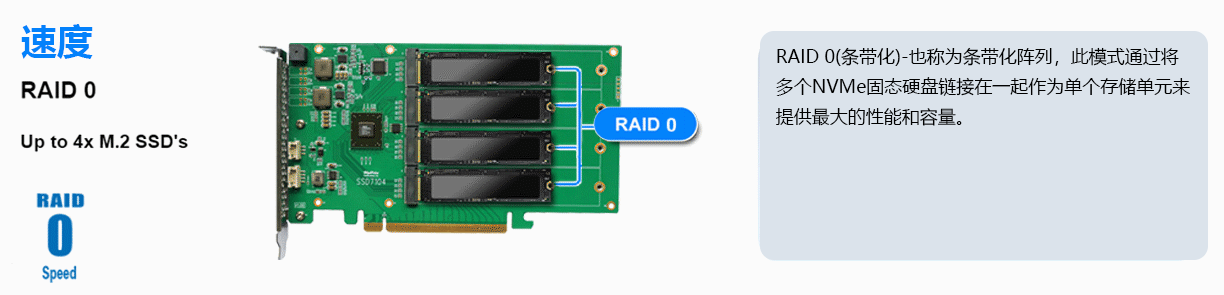

RAID 0、1、1/0
双 SSD7101A-1 配置提供高达 25,000 MB/s
支持 Windows、Linux 和 macOS 系统
专用 PCIe 3.0 x16 总线带宽
每个 NVMe M.2 SSD 的专用 PCIe 3.0 x4 带宽
制造业界最快的 PCIe Gen3 NVMe RAID 存储控制器,一个紧凑的 4 端口 M.2 RAID 控制器不比普通 PGU 大 ,但可以承载高达 32TB 的存储容量,同时提供超过 12,000MB/s 的速度!
SSD7000 系列控制器是完全独立的 NVMe RAID 存储解决方案。与主流 PCIe 3.0 主机平台可用的绝大多数 NVMe 控制器不同, SSD7000 系列控制器不限于特定的芯片组或主板系列,并且不需要分叉支持。 PCIe Gen3 NVMe RAID 控制器采用智能 PCIe 交换机架构, 以确保每个 M.2 端口都有专用的 PCIe 主机带宽,以提供最大的传输吞吐量。
SSD7100 系列可用于为 Windows 和 Linux 系统配置 RAID 阵列或单个 NVMe SSD 配置。 每个支持的平台都提供可选的 UEFI 下载和完整的安装指南。
SSD7000 系列控制器可通过免费的 PCIe 3.0 x16 或 x8 插槽轻松安装到任何基于 PC 的台式机、工作站或服务器平台。 设备驱动程序适用于所有主要操作系统平台,包括 Windows 11 和 10、Server 2022,以及 RHEL、Debian 和 Proxmox 等主流 Linux 发行版。

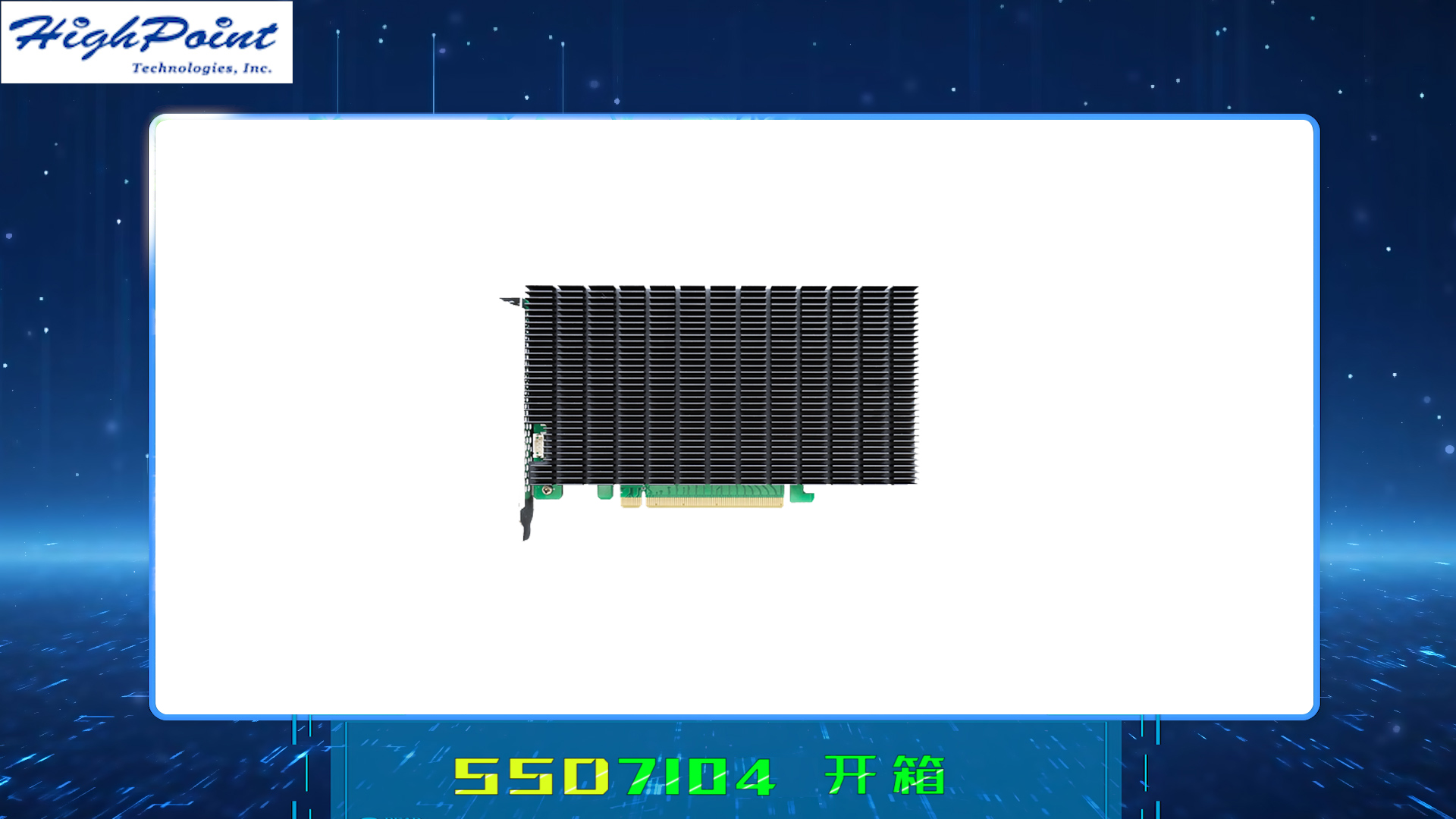

四端口 PCIe 3.0 x16 控制器,例如 SSD7101A 和 SSD7104F,在紧凑、易于安装的封装中提供速度和容量的理想组合。 需要最大化传输性能和存储能力的客户应该考虑 8 端口 SSD7140A,它能够以惊人的 14,000MB/s 支持高达 64TB 的容量!
极端应用程序可以选择双卡交叉同步RAID配置, 微辰信息专有的交叉同步RAID技术使管理员能够将两个或多个SSD7000系列NVMe RAID控制器连接起来,作为单个海量存储解决方案。一对SSD7000系列控制器可 以提供高达28000MB/s的传输性能,同时使可用存储容量加倍。
每个 SSD7000 系列控制器都配备了 HighPoint 的综合软件管理和监控套件。

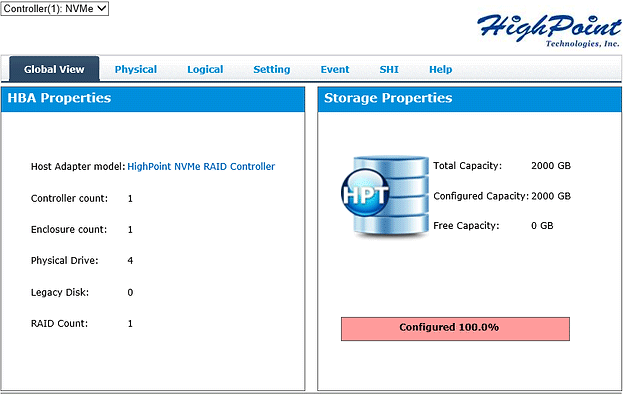

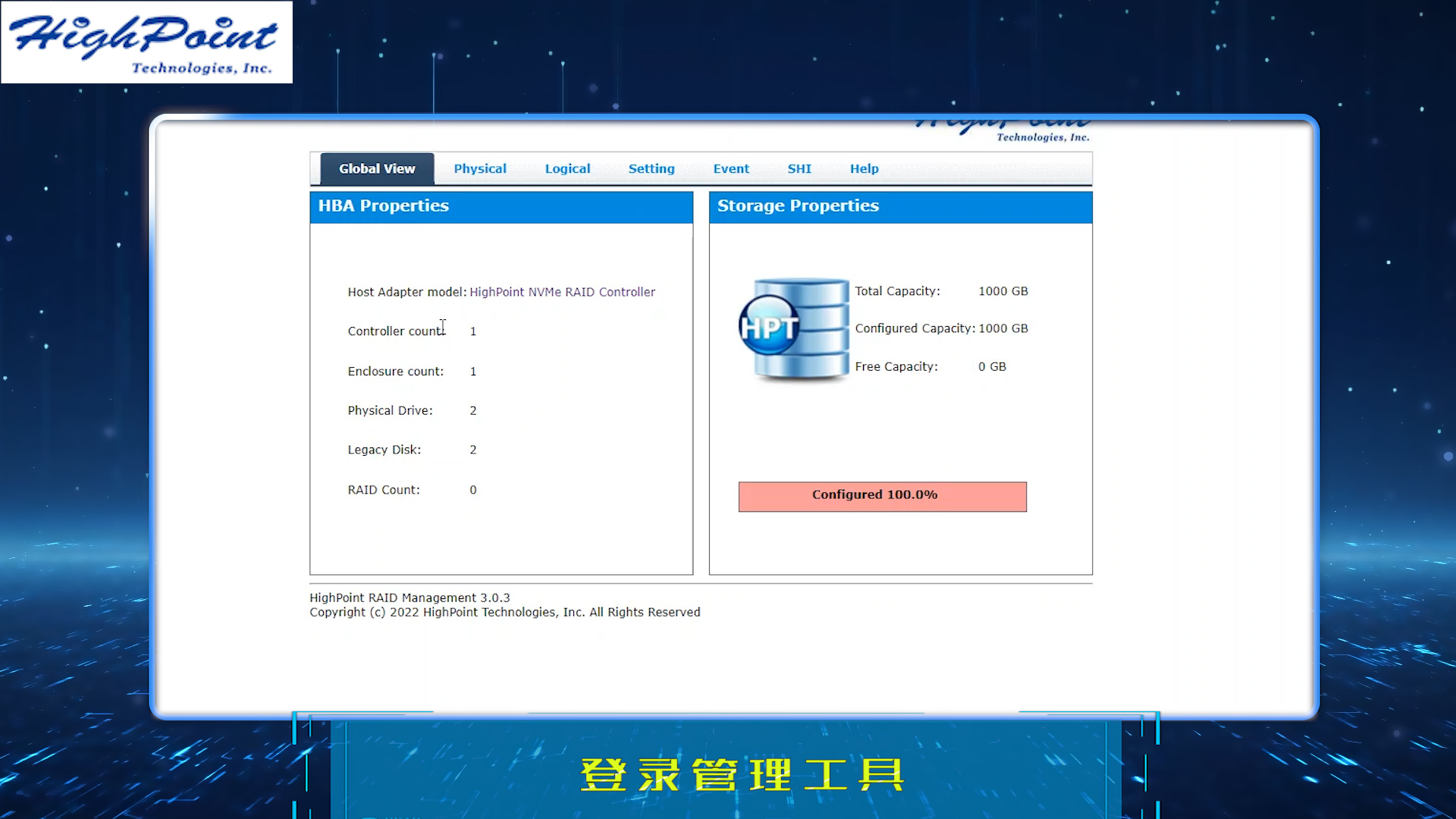

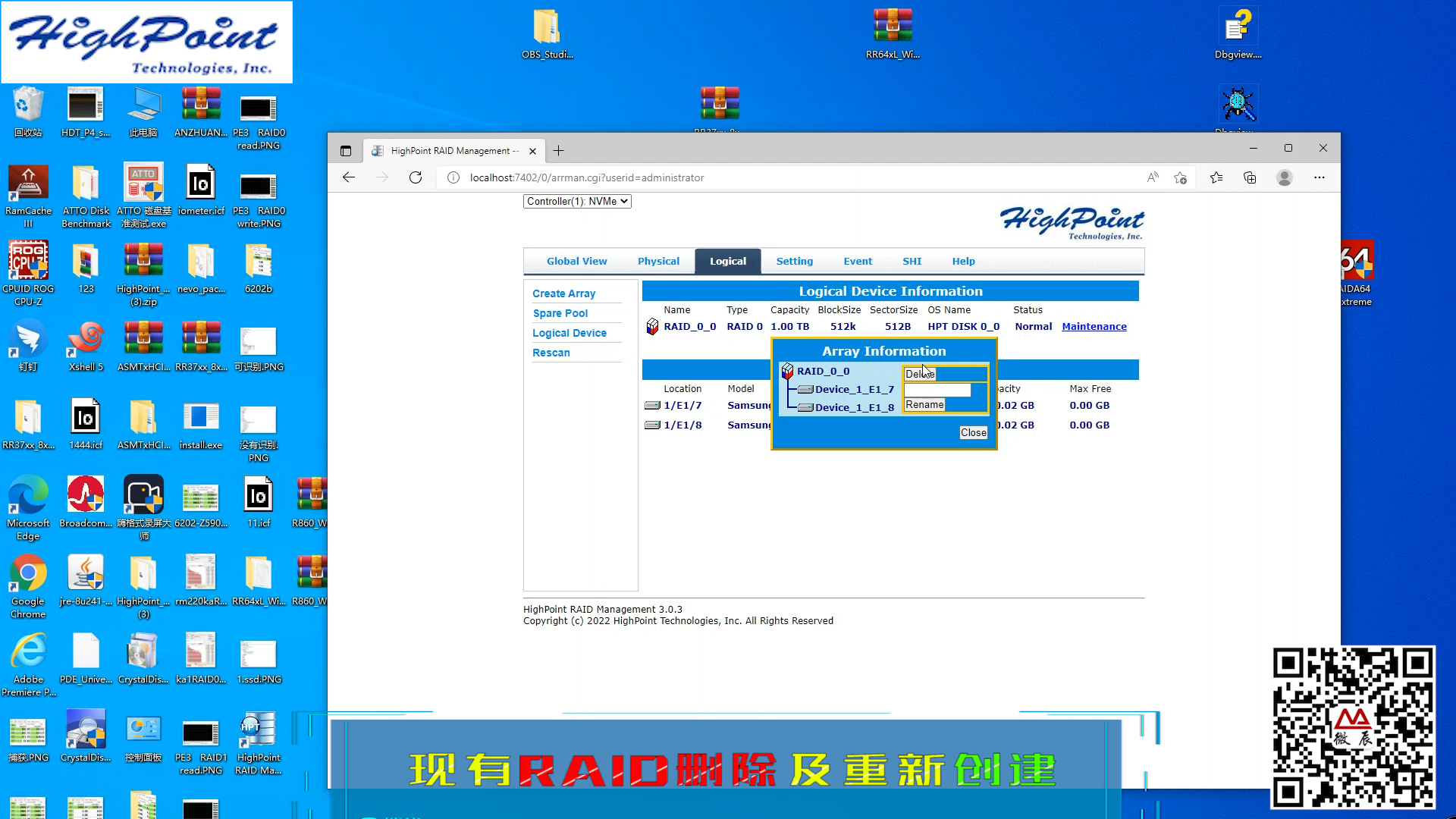

WebGUI是一个简单、直观的图形用户界面,旨在与所有现代 Web 浏览器配合使用。 它配备了类似向导的快速配置菜单以及一套供专家管理员使用的高级工具。
CLI(命令行界面)非常适合经验丰富的管理员或不使用图形操作系统的平台。
WebGUI 的SHI Feature(Storage Health Inspector)允许管理员即时检查 NVMe SSD 的实时运行状态, 例如温度、电压和 TBW(写入的总字节数)。特别是 TBW 跟踪对于保持 NVMe 存储配置的长期健康至关重要。 NVMe 介质具有有限的写入能力;达到 TBW 阈值后,应更换 NVMe SSD 以避免写入失败的风险。
智能一键式自我诊断解决方案: 基于 Web 的图形管理套件 (WebGUI) 现在包括大量旨在简化故障排除过程的自动化诊断工具, 即使对于新手管理员也是如此。客户在提交支持查询时不再需要手动收集屏幕截图、日志和状态报告。 一键式使界面能够收集所有必要的硬件、软件和存储配置数据并将其编译成一个文件, 该文件可以通过我们的在线支持门户直接传输给我们的 FAE 团队。
总线接口 | PCI-Express 3.0 x16 |
通道/端口数 | 4 个 M.2 NVMe 端口(每个端口专用 PCIe 3.0 x4) |
端口类型 | 4x M.2 NVMe |
数据传输速率 | 8GT/s |
设备数量 | 4x M.2 NVMe SSD |
硬盘外形规格 | 2242/2260/2280/22110 (支持单面及双面) |
板卡尺寸 | 全高 |
卡尺寸 | 8.31英寸(宽)x 4.37英寸(高)x 0.67英寸(深) |
windows | Windows 11 and 10,Windows Server 2022/Server 2019/Server 2016/Server 2012 R2, Microsoft Hyper-V |
Linux | RHEL/Debian/Ubuntu/Fedora/Proxmox/ Xenserver(Linux kernel 3.10 and later)/ Arch linux(Kernel 5.17.5 and above) |
macOS | macOS 10.13 ~ macOS Monterey 12.x |
系统要求 - Mac 平台 |
|
系统要求 - PC 平台 |
|
安全启动(PC平台) |
|
冷却系统 | 铝制外壳,带集成散热垫和冷却风扇 |
风扇控制 | 是(Windows、Mac) |
RAID模式支持 | Single, RAID 0, 1, 10 |
TRIM RAID支持 | Single, RAID 0, 1, 10 |
数据RAID | Windows, Linux, Mac |
BootRAID |
|
管理套件 |
|
SMTP电子邮件警报通知 | 是 |
警报蜂鸣器 | 是 |
存储运行状况检查器 | 是 |
NVMe 智能状态 | 是 |
自动和可配置的 RAID 重建优先级 | 是 |
开机或重新启动系统后自动恢复未完成重建 | 是 |
每个控制器的单 RAID 或多 RAID 阵列 | 是 |
跨控制器的交叉同步 RAID 解决方案 | 是(Windows、Linux、Mac) |
用于可升级 UEFI 的闪存 ROM | 是 |
引导 RAID 阵列 | 是 |
多个 RAID 分区 | 是 |
在线阵列漫游 | 是 |
RAID 快速初始化,用于快速阵列设置 | 是 |
全局热备盘支持 | 是 |
工作温度 | +5°C ~ + 55°C |
储存温度 | -20°C ~ +80°C |
工作电压 | PCI-e: 12V, 3.3V |
功率 | 典型值: 7.74W |
平均故障间隔时间 | 920,585小时 |
认证/认可 | CE, FCC, RoHS, REACH, WEEE |
1个SSD7101A-1 RAID控制器 |
1x快速安装指南 |
产品型号 | 火箭 SSD7101A-1 |
Windows软件包 | |
适用于 Windows 11 / 10 / Server 2016 / Server 2019 的驱动程序 | 下载 |
适用于 Windows Server 2012 的驱动程序 | 下载 |
RAID管理软件 | 下载 |
macOS软件包 | |
Intel 平台 - macOS 10.12x ~10.15.x | 下载 |
Intel/M1 平台 - macOS11.x ~ 12.x | 下载 |
RAID管理软件 | 下载 |
Linux软件包 | |
Linux开源驱动程序 | 下载 |
RAID管理软件 | 下载 |
产品型号 | SSD7101A-1 |
产品规格 | |
数据表 | English 中文 |
兼容性列表 | English 中文 |
用户指南 | |
快速安装指南 | English 中文 |
RAID管理指南 | English 中文 |
数据 RAID - 驱动程序和 RAID 管理安装指南 (Windows) | English 中文 |
数据 RAID - 驱动程序和 RAID 管理安装指南 (Linux) | English 中文 |
数据 RAID 驱动程序和 RAID 管理安装指南 (macOS 10.13.x - 10.15.x) | English 中文 |
macOS11.0驱动安装手册 | English 中文 |
使用 macOS 配置单个可启动 NVMe SSD | English 中文 |
在Hyper-V中安装HighPoint产品 | English 中文 |
在 WebGUI 中检查 PCIe 带宽 | English 中文 |
在CLI中检查PCIe带宽 | English 中文 |
